Guía de cables USB industriales: retención de tornillo, blindaje y especificaciones de ensamblaje personalizado (2026)

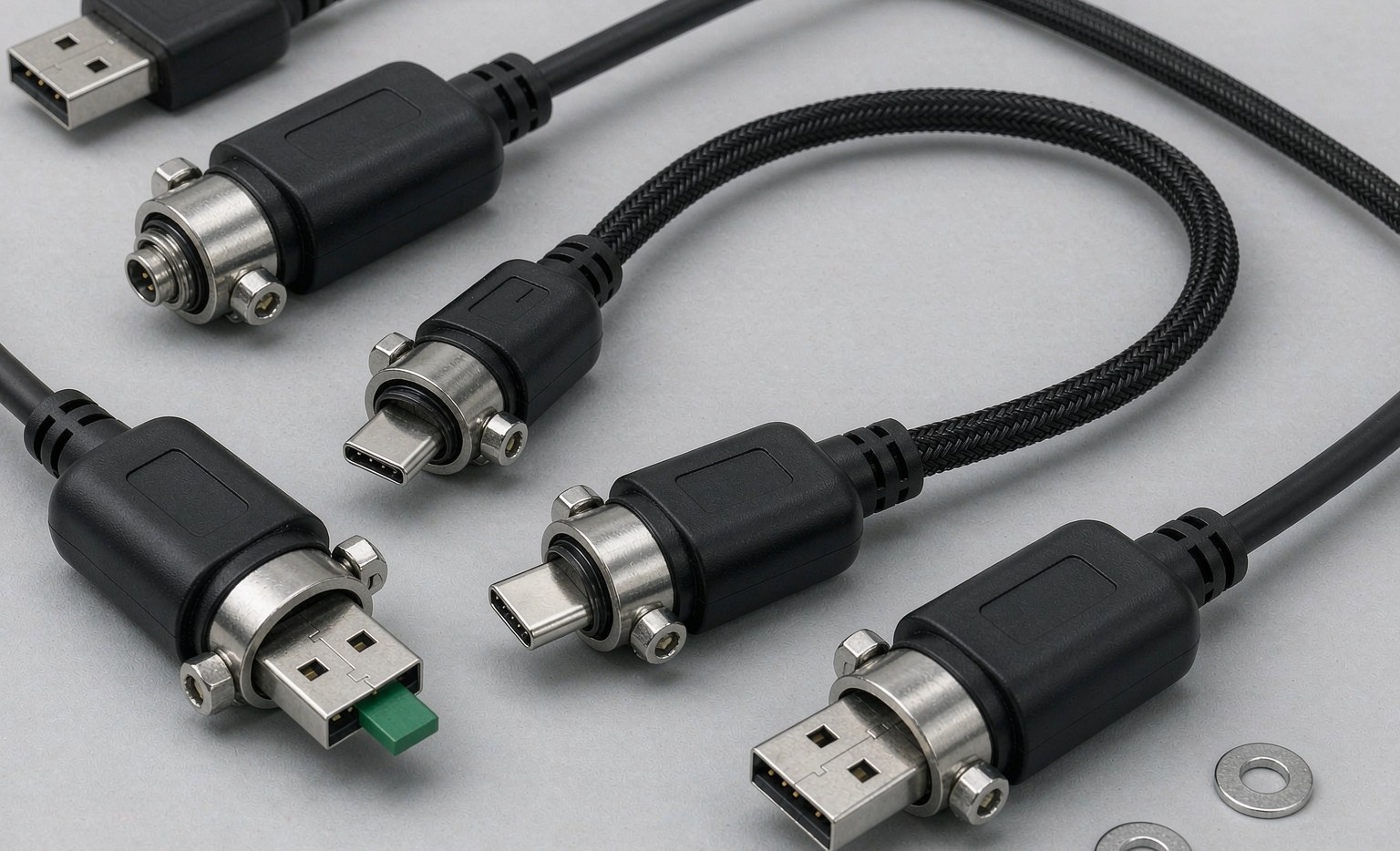

Ensamblajes de cables USB industriales con conectores de bloqueo por tornillo

Un cable USB industrial parece idéntico a un cable de consumo hasta que falla. En una celda de visión por computadora, un armario PLC o una cadena de arrastre en un brazo robótico, los modos de fallo son mecánicos y eléctricos a la vez: el conector se desliza por vibración, la trenza se abre en el alivio de esfuerzo o el par diferencial se sale de la impedancia y la cámara comienza a perder cuadros. Esta guía explica cómo se especifican y fabrican los cables USB industriales —clases de retención, límites de velocidad respecto a longitud, construcción interna y las pruebas eléctricas que separan un ensamble conforme de una parte de catálogo.

Cable USB de consumo frente a industrial: qué cambia realmente

El cable USB de consumo está optimizado para el costo en un entorno estacionario y climatizado. El cable USB industrial está optimizado para retención, blindaje y vida de flexión. Cuatro diferencias importan:

Propiedad Cable de consumo Cable industrial
Retención Latch por fricción, ~8–20 N Candado de tornillo o latch, 50–100 N
Blindaje Solo lámina en algunas construcciones Lámina + trenza, alambre de drenaje soldado al chasis
Chaqueta PVC PUR / TPE, clasificado para cadena de arrastre
Alivio de esfuerzo Moldeado de dos piezas Bota de moldeado único en una sola pieza

Los cables de consumo genéricos también suelen estar subdimensionados: las pruebas de terceros encuentran rutinariamente aluminio revestido de cobre en lugar de cobre puro, un alivio de esfuerzo débil y un aislamiento que se agrieta en servicio —todo lo cual aumenta la resistencia del conductor y crea fallas intermitentes (Datos de inspección V-Trust).

Clases de retención: latch por fricción, candado de tornillo y IP67

La retención es la especificación más frecuentemente ignorada y la que detiene una línea más rápido. Para un cable USB industrial, la retención se mide como la fuerza axial necesaria para desconectar el enchufe, y la clase de retención debe elegirse según el entorno, no según la huella del conector (Clasificación de retención TeleWire):

Clase Mecanismo Fuerza de retención Ingreso Uso típico
Consumo Latch interno por fricción ~8–20 N IP20 Oficina, mesa de laboratorio
Latch industrial Pestaña metálica externa ~25–30 N IP20 Rack de servidor estático
Candado de tornillo único 1 × tornillo M2 ~50 N IP20 Automatización ligera
Candado de doble tornillo 2 × tornillos M2 ~80 N IP20 Visión por computadora, robótica
Acoplamiento roscado Anillo circular ~100 N IP67/68 CNC, lavado, exterior

Una nota práctica: un cable de candado de doble tornillo solo proporciona su retención si el puerto del host tiene soportes roscados coincidentes. Sin ellos, los tornillos giran libremente y el cable se comporta como un enchufe estándar —el conector sigue funcionando eléctricamente, pero se pierde el beneficio del bloqueo—. Los ensambles USB-C y USB 3.0 con candado de tornillo son artículos estándar de catálogo en nuestro rango de cables USB con bloqueo, por ejemplo el USB 3.1 Tipo-C con tornillos y la USB 3.0 A a B con tornillos.

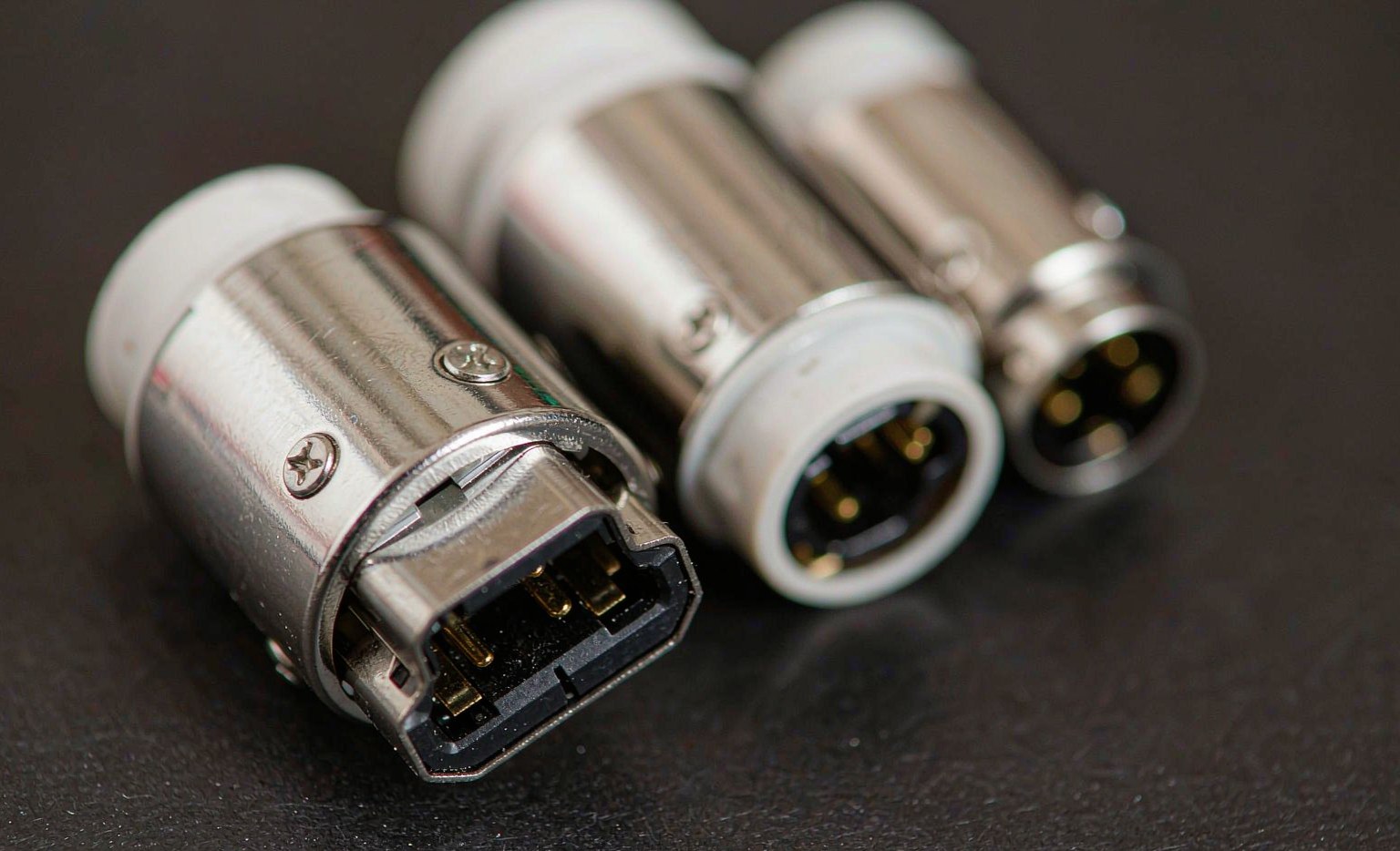

Conectores industriales USB Tipo C con tornillos de fijación
Los conectores de bloqueo por tornillo añaden una retención de 50–80 N que un pestillo por fricción no puede

Velocidad frente a longitud pasiva: el límite es la física

Las tasas de señalización más altas se atenúan más rápido en cobre, por lo que la longitud pasiva máxima disminuye a medida que aumenta la tasa de datos. Superar estos límites provoca pérdida de señal, reinicio del enlace y cuadros descartados, no solo transferencias más lentas; los límites son restricciones de ingeniería y no recomendaciones (Newnex):

Norma Tasa de datos Longitud pasiva máxima Aplicación típica
USB 1.1 12 Mbps ≤ 3 m HID legado, control
USB 2.0 Alta velocidad 480 Mbps ≤ 5 m Cámaras 1080p, programación PLC
USB 3.2 Gen 1 5 Gbps ≤ 3 m Cámaras de visión máquina
USB 3.2 Gen 2 10 Gbps ≤ 1–3 m Cámaras industriales 4K/8K
USB4 / Thunderbolt 40 Gbps ≤ 0,8–1 m Visión de alta gama, docks de cable único

Más allá del límite pasivo, las opciones son la extensión activa (un repetidor en el conector), un extensor sobre Cat5e/Cat6 o un cable óptico activo. Las soluciones ópticas activas eliminan la sensibilidad a la EMI en tramos de 30–100 m, pero no pueden transportar USB Power Delivery sustancial, por lo que una cámara que depende de la alimentación por bus necesita una fuente de alimentación separada.

Dentro del cable: la construcción decide la integridad de la señal

Un cable USB 2.0 High-Speed no es un haz de cables. La especificación USB define la construcción en detalle: un par de alimentación no trenzado de 28–20 AWG, un 28 AWG trenzado par de datos con una pantalla interior de poliéster con recubrimiento de aluminio, un cable de drenaje de cobre estañado trenzado de 28 AWG y una trenza exterior con una cobertura de más de 65% (referencia de construcción). La relación de trenzado importa tanto como el calibre: la especificación exige un giro completo cada 60–80 mm, y las desviaciones aumentan mediblemente la interferencia de modo común.

Elemento Especificación Por qué importa
Par de alimentación 28–20 AWG, cobre estañado trenzado Determina la caída de voltaje y la pérdida IR bajo carga
Par de datos 28 AWG, trenzado con paso de 60–80 mm Equilibrio diferencial, rechazo de modo común
Pantalla interior Hoja de Al/PET, cara metálica hacia afuera Debe contactarse con el cable de drenaje para funcionar
Pantalla exterior Trenza de cobre estañado, cobertura >65% Inmunidad a EMI cerca de VFDs y servomotores
Miembro de tensión Hilo de nailon / Kevlar Previenen la fractura de la funda bajo tracción

La blindaje solo es efectivo si está a tierra. La trenza y la hoja deben terminarse en la carcasa del conector o en un cable de drenaje; una pantalla que no esté unida a la tierra del dispositivo se comporta como una antena en lugar de como una barrera.

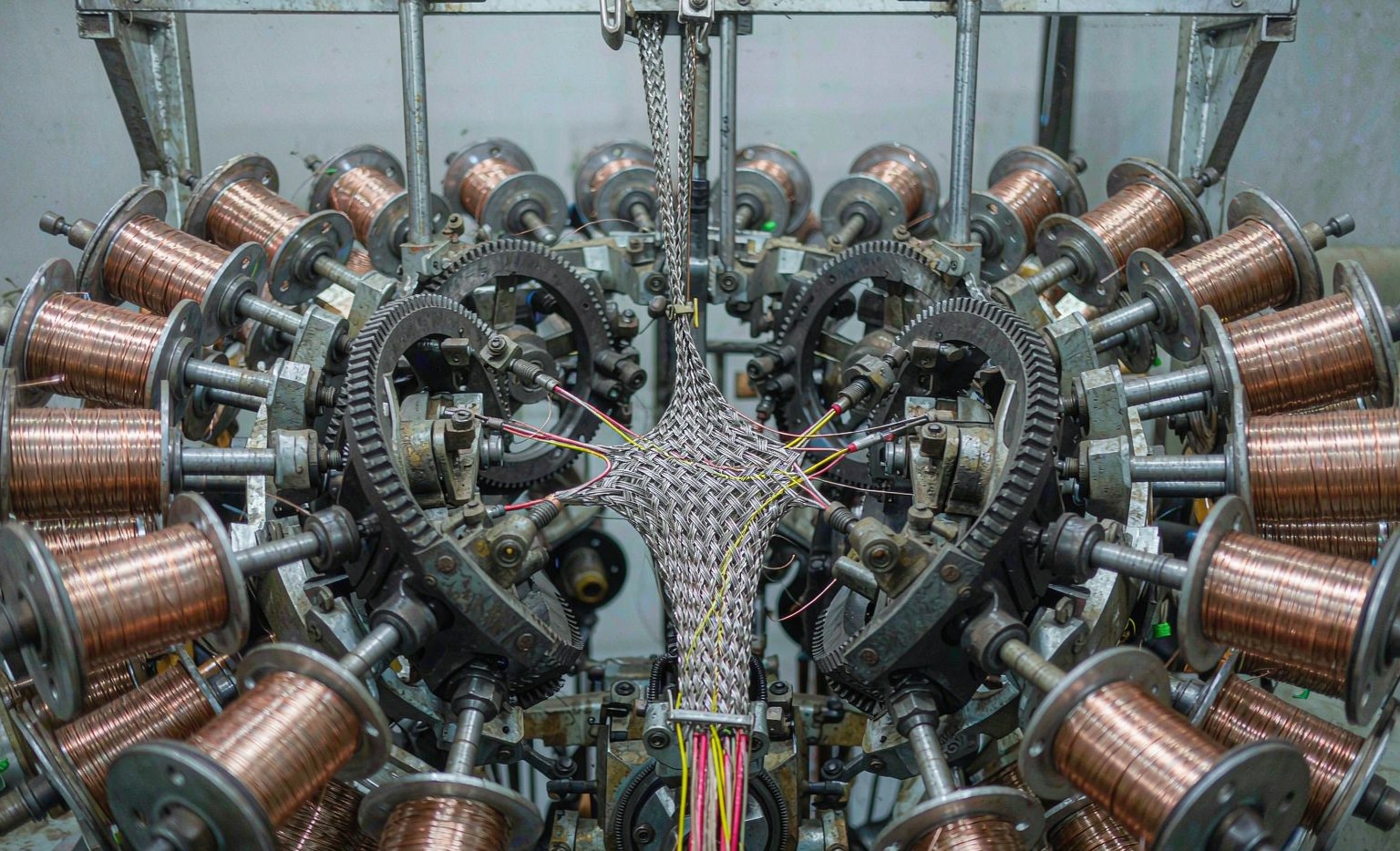

Máquina de trenzado de cablej trenza una pantalla de cobre alrededor de los conductores
Una trenza de cobre niquelado con una cobertura de más de 65% mantiene el ruido de los VFD fuera del par de datos

Cómo se fabrica un cable USB industrial

  1. Trefilado y alambre trenzado — high-purity copper rod is drawn through successive dies and stranded so the conductor stays flexible.
  2. Extrusión de aislamiento — the conductor is coated with PE/HDPE. Extrusion temperature and line speed set insulation concentricity, which in turn sets impedance stability.
  3. Retorcido de pares — differential conductors are twisted at a constant pitch on a precision machine.
  4. Cableado y blindaje — cores, drain wires and fillers are laid up, then foil-wrapped and braided.
  5. Extrusión de chaqueta — the outer PUR/TPE or PVC sheath is applied.
  6. Corte, pelado y terminación — conductors are exposed and crimped or soldered into the connector; crimp quality directly determines contact resistance.
  7. Moldeo por inyección — an over-moulded boot is formed at the connector-to-cable junction, the single most important feature for strain relief. USB-C assemblies that require an E-Marker must have the programmed chip soldered before this step.
  8. Prueba final al 100% — every finished cable, not a sample, is electrically verified.

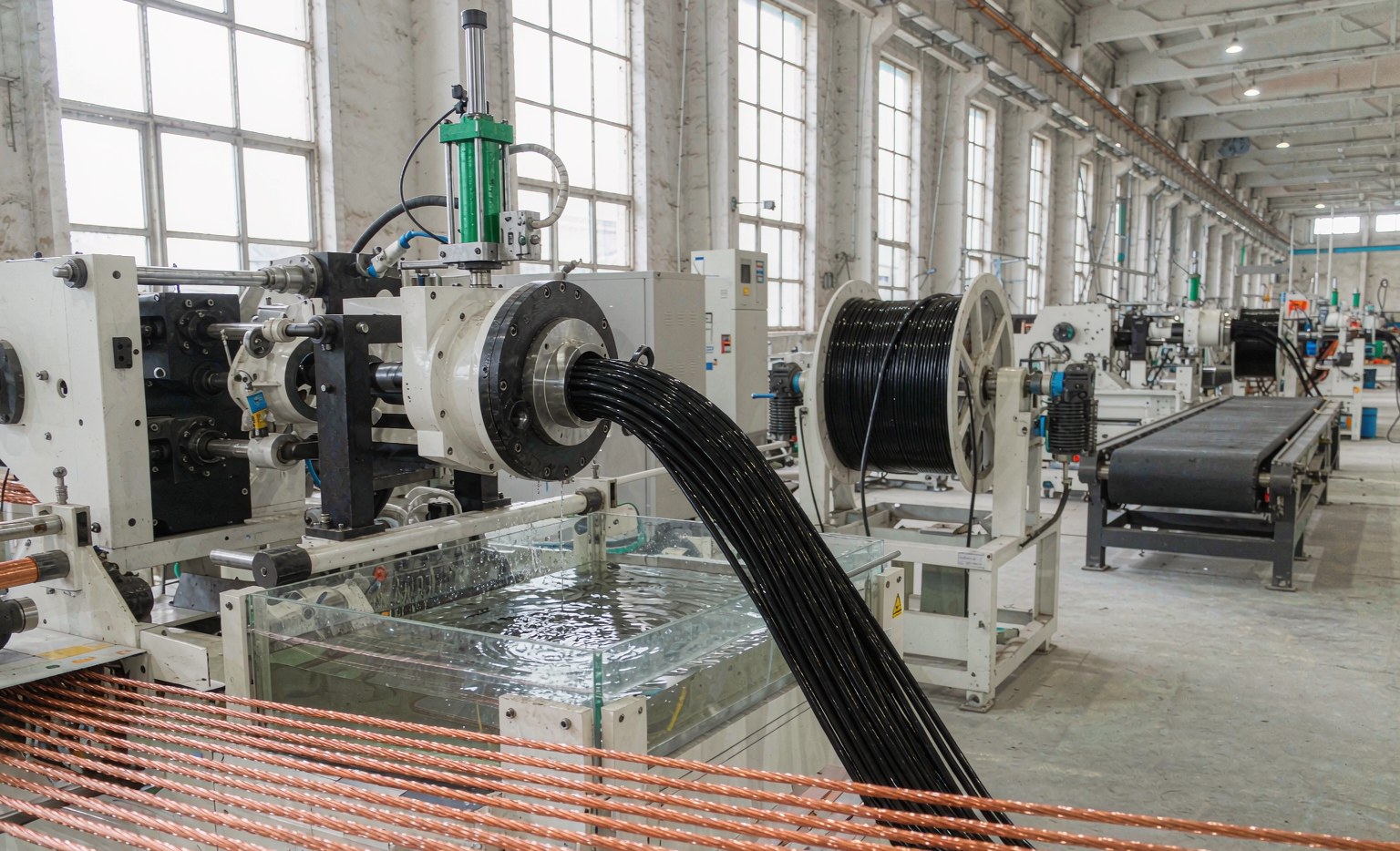

Línea de extrusión de alambre y cable que recubre conductores con aislamiento
Extrusion concentricity sets the insulation geometry — and therefore the cable impedance

What a “100% tested” cable is actually tested for

Prueba Lo que detecta
Continuidad / cableado Aberturas, cortos, pines intercambiados o desalineados
Resistencia CC Conductores de tamaño inferior o de no cobre, alta resistencia de crimpado
Aislamiento de alto voltaje (hi-pot) Descarga del aislamiento entre conductores y blindaje
Impedancia / pérdida de inserción (TDR) Desajuste de impedancia, reflexiones, rendimiento de alta velocidad fuera de especificación
Lectura de E-Marker Chip incorrecto o falsificado, clasificación de corriente/tensión incorrecta
Flexión y fuerza de inserción/extracción Fatiga del alma, retención por debajo de la especificación

For high-speed assemblies, impedance is the headline number. A 12 Gbps internal MiniSAS cable, for example, is specified at 100 Ω differential impedance; maintaining a tolerance as tight as ±5.2 Ω is what prevents signal reflection — the same discipline that a compliant industrial USB 3.x assembly needs (Guía técnica SFF-8643 vs SFF-8087).

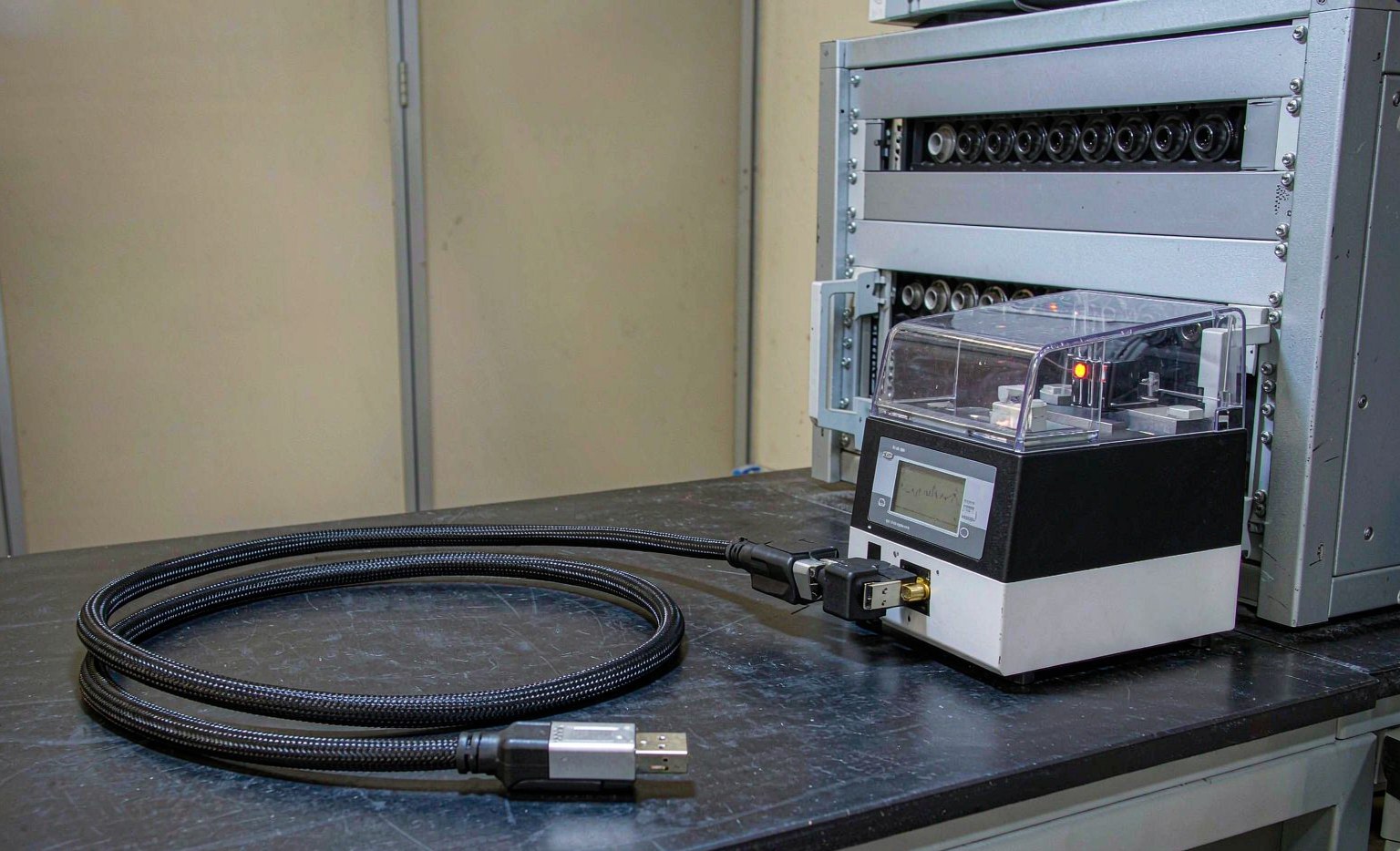

Cable USB terminado bajo prueba eléctrica en un probador automatizado
Un resultado de prueba del 100% cubre la continuidad, la resistencia CC, hi-pot y la integridad de la señal

Normas y certificaciones a solicitar

Para un cable que se instalará en maquinaria, la documentación relevante es una combinación de una norma de señal y un conjunto de normas de seguridad/ambiental:

  • Señal: conformidad USB-IF para la clasificación de velocidad reclamada (Foro de Implementadores USB).
  • Mano de obra de ensamblaje: IPC/WHMA-A-620 para ensamblajes de cables con prensado y soldadura.
  • Seguridad eléctrica: IEC 62368-1 / EN 62368-1.
  • Materiales: RoHS y REACH; Proposición 65 de California cuando el producto se envía a EE. UU.
  • Compatibilidad electromagnética (EMC): Parte 15 de la FCC y EN 55032 para el sistema de cable más dispositivo.
  • Sistema de calidad: ISO 9001 (calidad) y ISO 14001 (medio ambiente).

No son intercambiables. Un cable puede pasar la prueba de continuidad y aun así fallar una prueba de alto voltaje o un chequeo de impedancia; por el contrario, un cable con un excelente control de impedancia puede fallar RoHS en el compuesto de la funda.

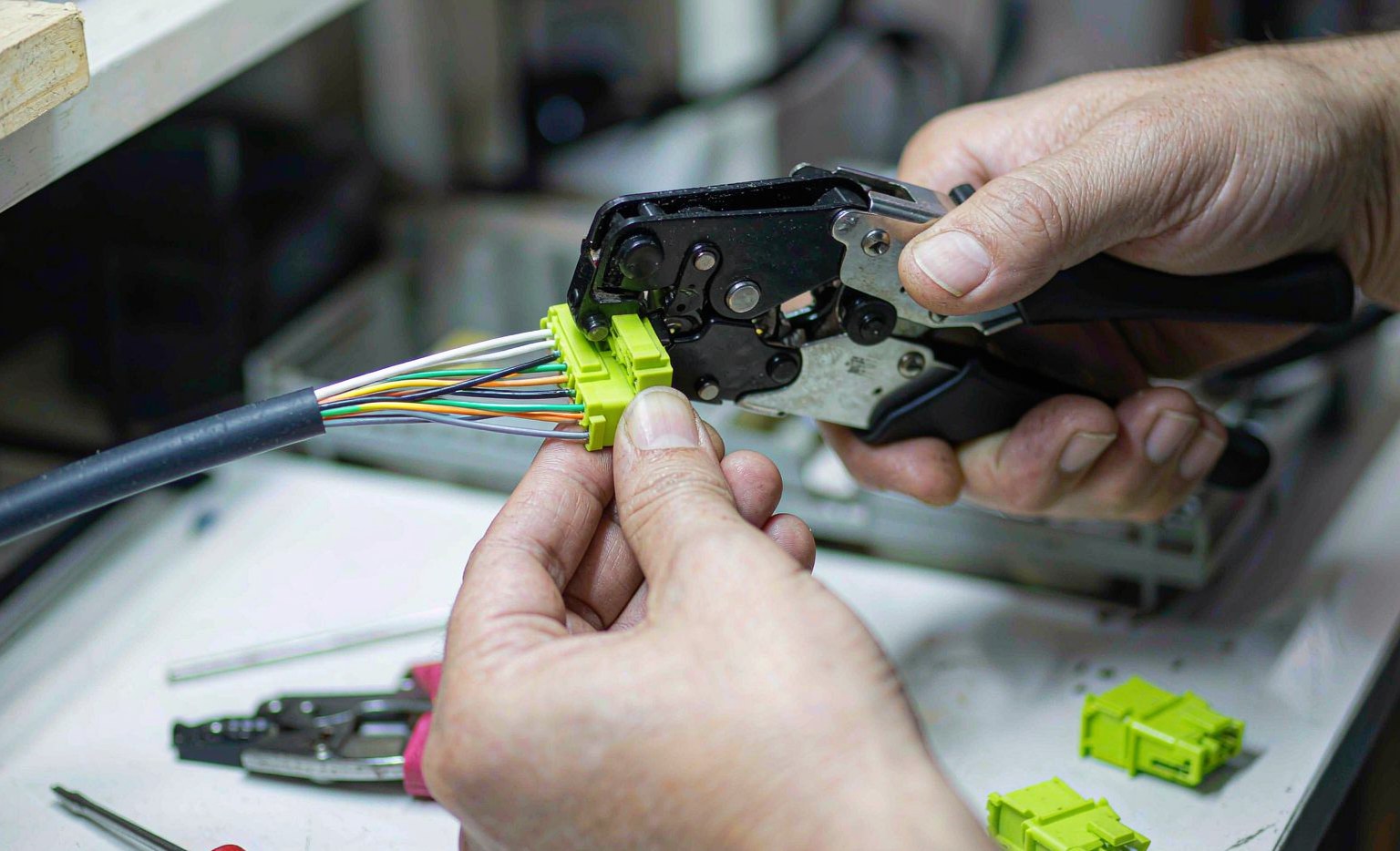

Técnico comprimiendo un conector en un cable de datos
La calidad del prensado determina directamente la resistencia de contacto y la fiabilidad a largo plazo

Especificación de un cable personalizado: una lista de verificación de seis puntos

  1. Grado de velocidad y longitud — indique el protocolo (USB 2.0 / 3.2 Gen 1 / Gen 2 / USB4) y la longitud final; confirme que está dentro del límite pasivo o especifique activo/óptico.
  2. Clase de retención — iguale la fuerza de retención al entorno de vibración, y confirme que el puerto del equipo tiene los soportes roscados que necesita un bloqueo por tornillo.
  3. Chubasco y vida de flexión — PUR o TPE para aceite, abrasión y uso en cadena de arrastre; solicite la clasificación de ciclos de flexión, porque la retención y la vida de flexión son propiedades diferentes.
  4. Configuración del conector — recto o de ángulo recto con moldado por inyección, paso de panel, o un adaptador M12 codificado X a USB para gabinetes sellados.
  5. Objetivos eléctricos — calibre del conductor, impedancia diferencial y tolerancia, y la resistencia en CC máxima admisible.
  6. Certificación y trazabilidad — certificaciones del producto más un registro de prueba por lote, no solo una afirmación de catálogo.

Preguntas frecuentes

¿Puedo usar un cable USB-C de tornillo de bloqueo en un puerto USB-C normal?

Sí, se conectará y funcionará eléctricamente. Los tornillos solo añaden retención si el equipo tiene soportes roscados correspondientes; de lo contrario, simplemente giran. Para un portátil o hub sin soportes, elija una variante de enclavamiento.

¿Por qué mi cámara de cable USB 3.0 funciona a 1 m pero falla a 5 m?

Casi siempre es la longitud del cable en comparación con el grado de velocidad. El cobre pasivo USB 3.2 Gen 1 está limitado a aproximadamente 3 m; más allá de eso, la atenuación y la discrepancia de impedancia causan errores en lugar de un ralentización gradual. Use una extensión activa o un extendedor de fibra/par catenaria.

¿Cuál es la diferencia entre un cable MiniSAS interno y un cable USB industrial?

Ambos son ensambles blindados con control de impedancia, pero sirven para enlaces diferentes. MiniSAS/SFF-8643 enlaza almacenamiento dentro de un chasis; el USB industrial enlaza cámaras, PLC y instrumentos, y añade hardware de retención que un cable interno no necesita.

¿Necesito un E-Marker para un cable USB-C?

Para cables USB-C clasificados por encima de 3 A o que soportan datos de mayor velocidad, sí. El E-Marker identifica la capacidad de corriente y datos del cable para ambos extremos; una marcador ausente o incorrecta puede limitar la carga o causar que los dispositivos negocien de manera insegura.

Trabajando con un fabricante de cables

Dongguan Longkai Electronics ha fabricado cables de datos de alta velocidad y conectores desde 2012, operando una instalación de 3.000 m² con líneas de extrusión, trenzado y ensamble automatizadas y un sistema de calidad ISO 9001 / ISO 14001. Además de los artículos de catálogo, construimos según dibujo — longitudes personalizadas, ensambles de paso de panel y variantes de bloqueo — con cada ensamble probado eléctricamente antes del envío. Explore el rango de cables industriales, el rango de ensambles de cable, o equipo de ingeniería en contacto con su especificación.

Última actualización: septiembre de 2026. Las especificaciones siguen los requisitos publicados de USB-IF, IEC e IPC/WHMA-A-620; confirme siempre el límite de longitud pasiva contra el grado de velocidad y la construcción de cable exactos de su ensamble.
